1981年，美國Trane公司開發出世界上第一臺直接驅動的三級離心式冷水機組，該機組將三級壓縮、直接驅動和二級經濟器等先進的技術集于一體，至今為止仍是世界上效率最高、震動最小、噪音最低、制冷劑泄漏最少的機組。其能效比最高可達7.85W/W（0.448kW/ton），在ARI標準工況下，機組效率比常規離心機組高16%~25%，是世界上效率最高的機組。

  自問世以來，該機組以其性能優越、質量可靠和投資回報率高而贏得了用戶的青睞，在美國及全球的銷量遠遠超過了其他品牌的機組，成為了世界空調行業的首選。

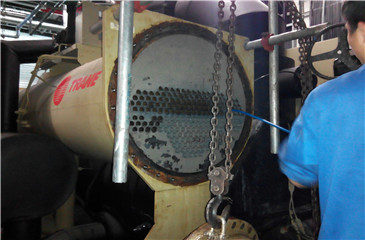

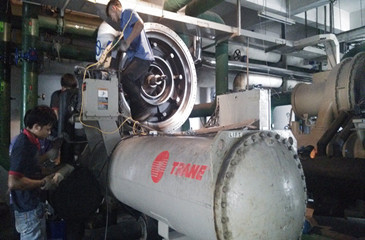

特靈三級離心機維修

　一：特靈三級離心機組工作原理（制冷循環）

  1、壓縮過程

第一級壓縮：氣態制冷劑從蒸發器中被吸入到壓縮機的第一級中，第一級葉輪將其加速。制冷劑氣體的溫度與壓力相應提高。壓縮過程為狀態點2到狀態點3

第二級壓縮：從第一級壓縮機出來的氣態制冷劑和來自?xún)杉?jí)經濟器低壓側的制冷劑相混合，然后進入到第二級葉輪中。第二級葉輪將制冷劑氣體進行加速，進一步提高制冷劑的壓力與溫度到狀態點4

第三級壓縮：從第二級來的制冷劑氣體和來自第二級經濟器的制冷劑相混合，進入到第三級葉輪中加速，壓縮到狀態點5。這樣制冷劑氣體在壓縮機中完成了壓縮過程。

   2、冷凝過程

狀態點5的高溫高壓的制冷劑氣體進入到冷凝器，將熱量傳給冷凝器中的冷卻水，使制冷劑氣體冷凝到狀態點6。

   3、節流過程

第一個孔板節流：狀態點6制冷劑節流后進入經濟器高壓級一側，由于部分制冷劑閃蒸，使制冷劑到達狀態點7。

第二個孔板節流：狀態點7制冷劑節流后進入經濟器低壓級一側，由于部分制冷劑再次閃蒸，使制冷劑到達狀態點8。

第三個孔板節流：節流后進入蒸發器，到達狀態點1。

   4、蒸發過程

從第三級節流裝置出來液態制冷劑由狀態點1進入到蒸發器后吸熱，蒸發為氣體后到達狀態點2，被吸入到壓縮機中。

二：特靈三級離心機特點

（一）：高效節能

1、在ARI工況下滿負荷能效比高達0.48kW/Ton

2、 三級壓縮與二級中間節能器完美結合

3、 電機與壓縮機直接傳動，僅有一個運轉部件, 無齒輪傳動的損耗。

4、采用高效環保冷媒R123

（二）穩定可靠，使用壽命長

1、 壓縮機轉速約為2950rpm，轉速低且運轉部件少

2、 冷量卸載可低至10%而不會發生喘振

3、半封閉壓縮機，液態制冷劑冷卻電機

4、 獨有的三級固定孔板制冷劑流量控制裝置

（三）：環保安全

1、 對環境綜合影響最小的環保冷媒

2、 低壓冷媒的泄漏率最低

（四）：控制先進

具有前饋控制功能、自適應功能、變流量補償功能、與特靈或第三方樓宇自控系統通訊功能等。

（五）：振動小、噪聲低

電機與壓縮機直接傳動，無增速齒輪，既降低了壓縮機轉速又減少了運轉部件。

（六）：冰蓄冷模式

三級壓縮離心機可在雙工況條件下轉換運行，其制冷量和制冷效率優于螺桿機。

（七）：先進的抽氣凈化裝置

智能化地從離心機中排出不凝氣體，并具有自動再生功能。

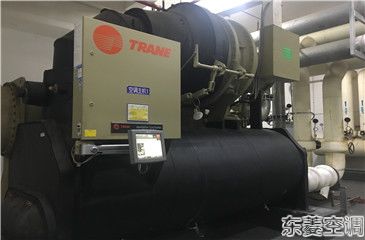

特靈三級離心機維修

 三：特靈離心式壓縮機喘振原因

由于離心式壓縮機是速度型壓縮機，在部分負荷較小時，會發生“喘振”現象。離心壓縮機出口的速度V可分解為切向速度Vt與徑向速度Vr。切向速度Vt取決于葉輪的直徑與葉輪的轉速，徑向速度Vr與制冷劑流量成正比。若速度V與切向速度Vt的夾角減少到一定值時，壓縮機的氣體無法被排出，在葉輪內造成渦流，此時冷凝器中的高壓氣體會倒流進葉輪，使壓縮機內的氣體在瞬間增加，氣體被排出，然后氣體又會倒流進葉輪，如此往復循環。此時壓縮機進入了“喘振”狀態，將嚴重?fù)p害壓縮機。

四：特靈離心式壓縮機喘振解決方法

1、改進葉輪和擴壓管設計，潛力有限，效果不大；

2、采用電機變頻技術，系統復雜，造價昂貴；

3、采用熱氣旁通方法，部分負荷運行時能耗大，經濟性不佳；

4、采用多級壓縮的離心技術，其中特靈的多級離心壓縮技術最為成功，被廣泛應用。

5、要有效避免喘振，必須控制好速度V與切向速度Vt的夾角不能小于一定值。

6、特靈的多級壓縮技術特別采用低轉速設計，與單級壓縮相比，在有效降低Vt的同時保持徑向速度Vr，因此提高V與Vt的夾角而容易克服喘振。

7、通常情況下，多級離心壓縮機能夠在低至10%~20%負荷運行時不會喘振，而單級壓縮機如不采用熱氣旁通等措施，最小負荷只能運行到30%~40%。
